廣東SCR電力調整器有哪些簡易維修方法

2019-12-18 1630

　　1、負載測驗

　　負載未接或許負載電流小于0.6A以下，SCR無法做正常工作。（負載務必大于0.6A）

　　2、模塊組正常判斷（確認保險絲是正常狀態下）將負載撤除

　　3、SCR無法關斷，一向有輸出，輸出電流約在正常值的20-50%

　　●或許SCR面板（BIAS）電位器調集，請逆時針調到最小

　　●負載共線不可接零線或許接地，否則會形成SCR無法關閉而失掉控制）

　　●運用萬用表丈量負載與機體是否短路

　　4、SCR無輸出，無電流

　　●面板(PWL)指示燈不亮。SCR無法工作，查看保險絲是否焚毀

　　●查看IN及OUT是否亮燈。假如未亮請查看+ -端子是否有信號輸入。如4~20mA或許DC2~10V

　　●或許SCR面板(MAX)電位器調集。請順時針調到最大或許E3 E2未短路

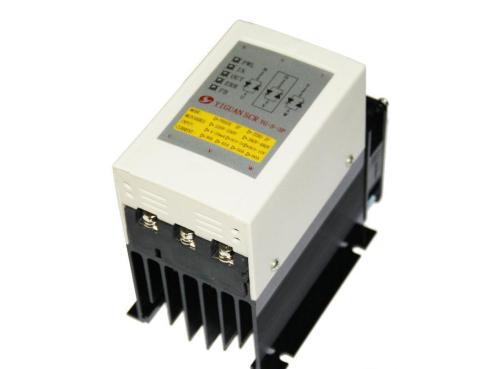

廣東SCR電力調整器

　　●ERR燈亮，停止輸出。表明SCR超溫。查看電扇是否正常工作或許改善控制箱通風體系。

　　●FB燈亮，停止輸出。表明SCR保險絲焚毀，請查看負載是否存在短路或許接地形成，替換保險絲。

　　●裝置時請正面朝上，使熱氣能往上發出。

　　5、PC板簡易測驗辦法

　　●（R S T）三相送主電源（AC1 AC2接AC220V電壓）

　　●面板（PWL）指示燈亮。丈量端子排+5V與-之間有DC5V電壓

　　●端子（M與+短路）（M3與M2短路）。IN燈及OUT燈亮

　　6、常見人為疏忽形成毛病現象

　　●負載短路。形成保險絲燒斷

　　裝置完結請先用萬用表測驗負載是否均勻，無短路現象、電壓是否正確再送電測驗。

　　三相（R S T）及負載（U V W）端子未擰緊形成毛病

　　由于SCR為大電流產品。假如端子螺絲未擰緊導致的大電流拉弧將使電流增加數倍，從而形成端子、保險絲、模塊等焚毀。

　　7、三相電流不均勻

　　●關斷電源，丈量負載電阻，三相是否均勻。假如負載三相不均勻就會形成電流不平衡。

　　●三相電源電壓不均勻。是否用電尖峰或是發電機原因形成。

　　●SCR內部毛病。或許有某一相晶閘管直通或許是無觸發原因形成。遇此情況請與本公司聯系。

　　文章源自：廣東SCR電力調整器 http://www.boblen.com.cn/
